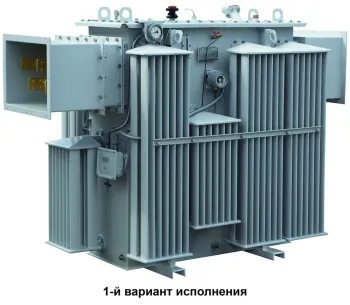

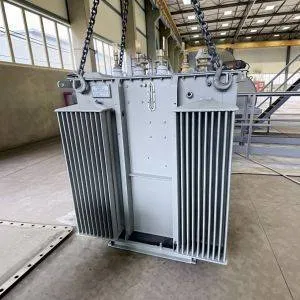

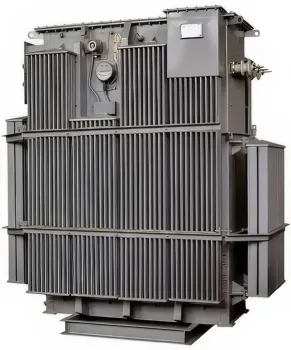

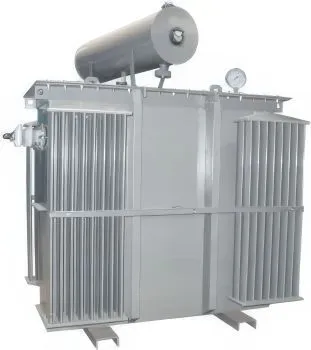

Вывод в ремонт трансформатора — ответственная операция, выполняемая оперативным персоналом по бланку переключений. Завод-изготовитель разъясняет, как выводить в ремонт трансформатор любого типа: силовой, измерительный (ТН), в радиаторном или гофрированном баке. Строгое соблюдение порядка вывода в ремонт трансформатора гарантирует безопасность персонала и сохранность оборудования. По окончании ремонта потребуются услуги, описанные на страницах профессионального ремонта, капитального и текущего ремонта.
Процедура вывести трансформатор в ремонт регламентирована ПУЭ, ПТЭЭП, местными инструкциями. Она включает отключение коммутационных аппаратов, проверку отсутствия напряжения, установку заземлений, снятие оперативного тока. Рассмотрим типовые бланки вывода в ремонт трансформатора и особенности для разных классов напряжения.
«Ошибка при выводе трансформатора из работы может привести к дуговому замыканию и травмам. Поэтому мы всегда подчёркиваем: бланк переключений — не бюрократия, а точный сценарий, где каждое действие выверено по условиям безопасности».
Главный инженер завода
Порядок вывода в ремонт трансформатора
Каков порядок вывод трансформатора в ремонт — вопрос, который регламентируется оперативной документацией подстанции. Стандартный порядок вывода в ремонт трансформатора включает следующие этапы.
- Получение разрешения диспетчера на производство оперативных переключений.
- Отключение выключателя нагрузки со стороны высшего напряжения (ВН).
- Отключение выключателя низшего напряжения (НН) и отходящих линий.
- Проверка отсутствия напряжения на всех вводах с помощью указателя напряжения.
- Включение заземляющих ножей или установка переносных заземлений со всех сторон, откуда может быть подано напряжение.
- Снятие оперативного тока с приводов выключателей и разъединителей, вывешивание запрещающих плакатов.
- Для масляных трансформаторов — контроль отсутствия давления в баке перед вскрытием.
- Оформление записи в оперативном журнале и передача сообщения диспетчеру.
Эта последовательность универсальна и детализируется в бланке переключений вывод в ремонт трансформатора под конкретную схему подстанции.
ПОТЭУ п. 6.1: перед выводом в ремонт трансформатора необходимо отключить все источники питания, проверить отсутствие напряжения и установить заземления.
Бланки переключений для вывода трансформатора

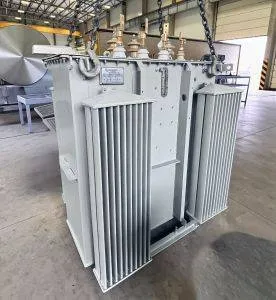

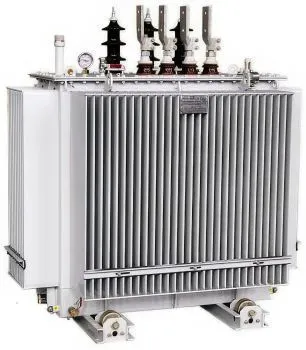

Бланк вывода в ремонт трансформатора — основной оперативный документ. Типовой бланк переключений вывод в ремонт трансформатора содержит графы: номер операции, наименование операции, результат выполнения, отметка о выполнении. Ниже пример структуры для силового трансформатора 10/0,4 кВ с радиаторным баком.
| № п/п | Операция | Контроль |
|---|---|---|
| 1 № п/п | Отключить выключатель 10 кВ в ячейке №... Операция | Погасание сигнальных ламп, амперметр на нуле Контроль |
| 2 № п/п | Отключить автоматический выключатель 0,4 кВ Операция | Видимый разрыв, отсутствие напряжения на шинах НН Контроль |
| 3 № п/п | Проверить отсутствие напряжения на вводах ВН и НН Операция | Указатель напряжения исправен Контроль |
| 4 № п/п | Включить заземляющие ножи со стороны 10 кВ и установить ПЗ на стороне 0,4 кВ Операция | Визуальный контроль замыкания на землю Контроль |
| 5 № п/п | Снять оперативный ток, вывесить плакаты «Не включать. Работают люди» Операция | Запись в оперативном журнале Контроль |
Особенности вывода в ремонт трансформатора 110 кВ
Вывод в ремонт трансформатора 110 кВ требует строжайшего соблюдения мер безопасности. Порядок вывода в ремонт такого трансформатора включает дополнительные операции: отключение разъединителей со стороны 110 кВ, заземление нейтрали (если она разземлена в нормальном режиме), проверку отсутствия наведённого напряжения на отключённых вводах. Обязательно оформление бланка переключений вывод в ремонт трансформатора с подробными проверками блокировок. Все действия выполняются с применением электрозащитных средств и под контролем диспетчера.
Вывод в ремонт трансформатора напряжения
Вывод в ремонт трансформатора напряжения (ТН) имеет свою специфику. Для вывода в ремонт трансформатора напряжения 6 кВ или вывода в ремонт трансформатора напряжения 10 кВ порядок следующий: отключить предохранители или выкатную тележку с ТН, проверить отсутствие напряжения на вторичных обмотках, снять вторичные предохранители (автоматы), заземлить первичную обмотку. Важно исключить обратную трансформацию со стороны вторичных цепей. В бланке переключений обязательно указывают отключение цепей напряжения от устройств РЗА и учёта.
ПУЭ-7 п. 1.5.23: при выводе в ремонт трансформатора напряжения его вторичные обмотки должны быть отключены от нагрузки для предотвращения обратного напряжения.
Разработаем индивидуальный бланк переключений и программу вывода в ремонт вашего трансформатора с учётом схемы подстанции. Звоните: +7 (800) 000-00-00.
Нормативная база
| Документ | Название | Применение |
|---|---|---|
| ПУЭ-7 Документ | Правила устройства электроустановок Название | Нормы безопасности, заземление Применение |
| ПТЭЭП Документ | Правила технической эксплуатации Название | Ведение оперативной документации, бланки переключений Применение |
| ПОТЭУ Документ | Правила по охране труда при эксплуатации электроустановок Название | Требования к оперативным переключениям Применение |
Нужен типовой или индивидуальный бланк переключений для вывода трансформатора в ремонт? Оставьте заявку — подготовим документы под вашу схему подстанции.
